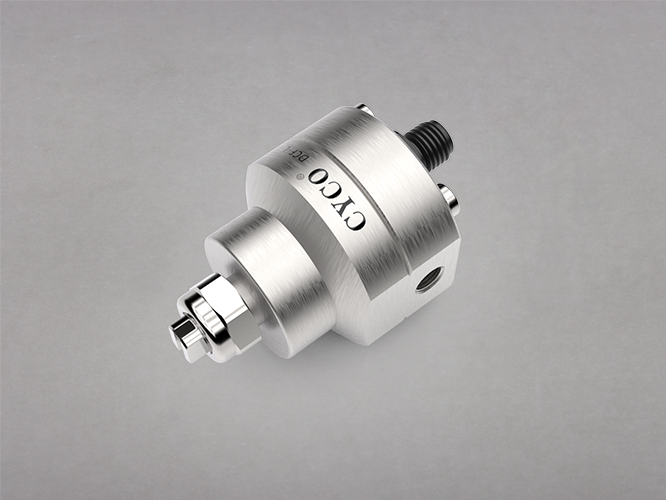

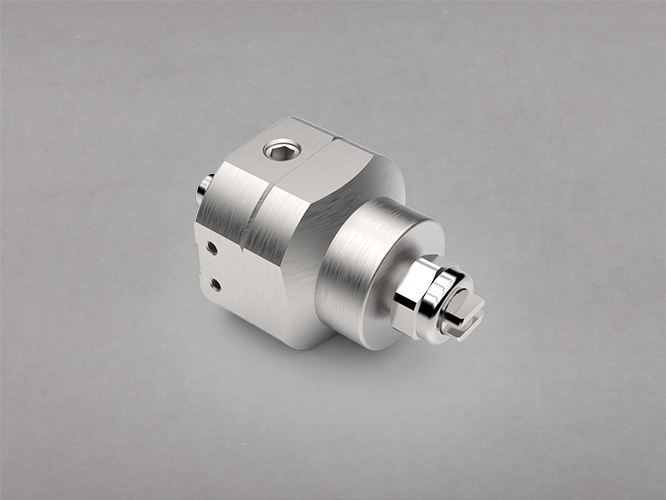

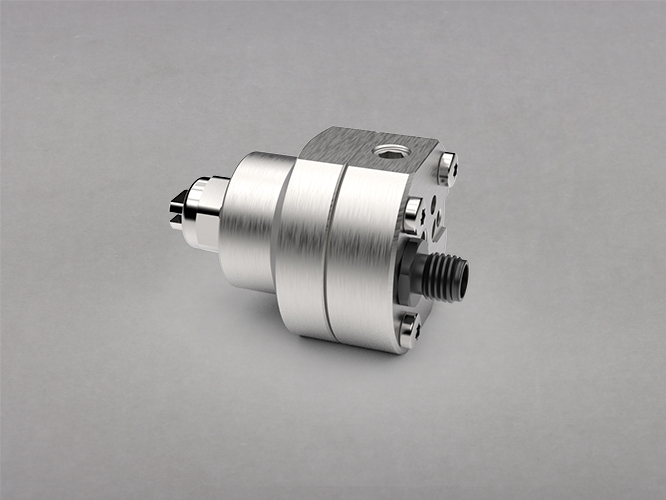

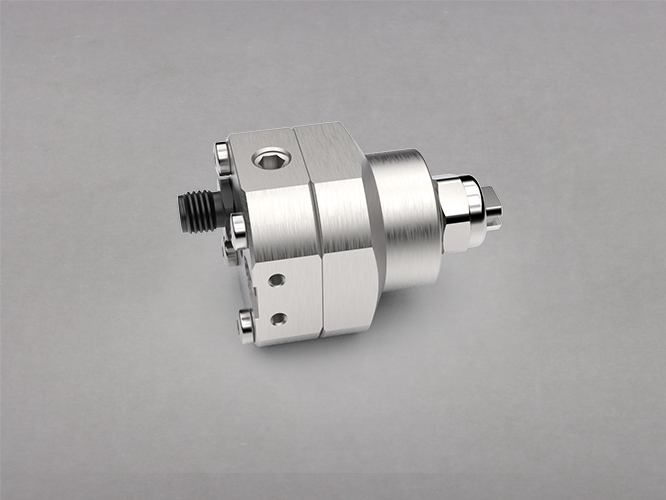

產品概述

自動噴霧噴嘴能根據生產線等配合操作，實現流量的自動控制

精細控制，做到涂層均勻，用量一致；

精準噴霧，減少因噴涂過量或不足造成的原料浪費；

輕松對目標體適量噴涂，減少昂貴涂層用料的使用；

噴霧調節靈活多樣，可通過調節脈沖寬度、脈沖周期、工作時間產生不同的噴霧效果

可選用噴嘴：扇形噴嘴，實心錐噴嘴，空心錐噴嘴

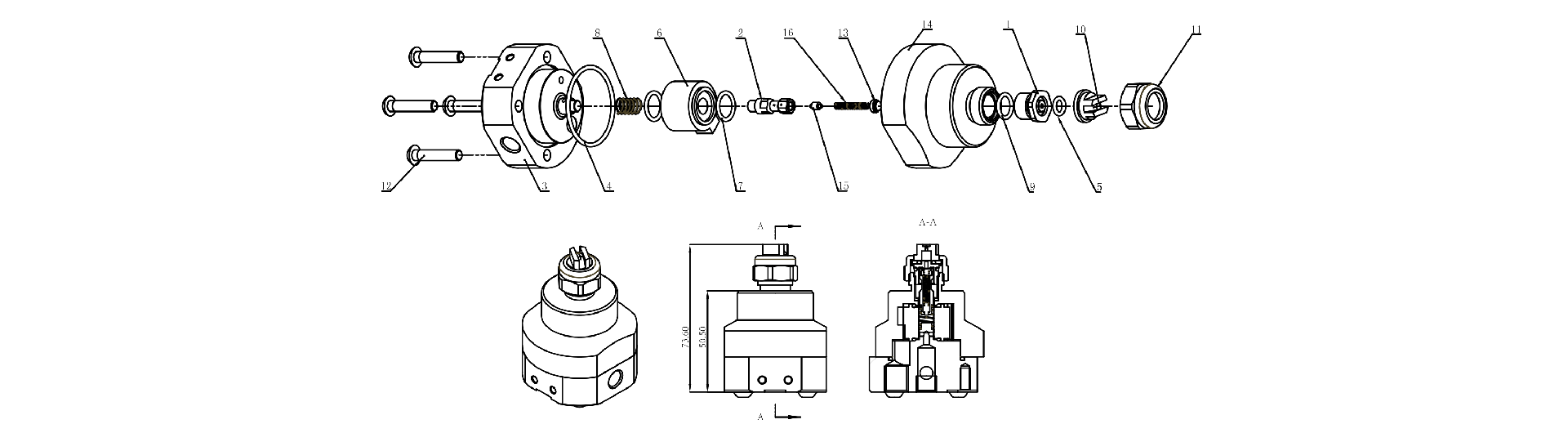

產品分解圖

當您需要精準噴涂、保濕、防腐劑操作時，2205-A自動噴霧控制系統是非常理想的選擇，有空氣霧化和電動/氣動液壓兩種類型。當使用長原自動噴霧控制系統，精確噴霧控制可根據生產線速度變化而實現自動流量調節控制

流體連接

流體連接應該使用適當?shù)?/8”管道連接。如果使用金屬配件，在裝配前應在螺紋上應用適當?shù)穆菁y密封劑。對于那些需要再循環的應用程序，提供了兩個1/8”管道連接端口。如果不需要再循環，則應該使用每個單元所提供的1/8”管塞來堵塞其中一個門。

電氣連接

管道連接件的電氣管道連接接受NPT版本的1/2”NPT（M），管道必須保護電纜不受機械損壞，并在適合于危險位置的密封外殼或接線盒中終止。對于BSPT版本，電纜使用Ex-d額定電纜壓蓋。保險絲座和3/10安培保險絲應如Fiaure 1所示使用。CY-DP-03-A的接地必須連接到一個真實的接地上。

工作原理

線圈通電時，形成磁場，電磁線圈產生電磁力把活動芯往上提起，密封堵頭打開，液體從密封座流出；

斷電時，電磁力消失，活動芯后面的彈簧把活動芯壓在密封座上，液體通道關閉

產品備注

組裝并測試了AA(B)10000 CY-AUH-01-A型脈沖射流噴嘴的電磁部分。并在工廠內密封以確保安全、正常運行。機組的這一部分不應該拆卸用于清洗或維修。電磁線圈是工廠密封的，不需要其它管道密封。

通過拆卸噴嘴頂部和旋下閥座，可以接近用于清洗和/或維修的AA(B)10000 CY-AUH-01-A

脈沖射流噴嘴的閥門部分。

在危險環境中使用保險防范，必須采用連接保險絲。
